"工作环境温度:-10°C～55°C
工作环境湿度:10%-90% （无冷凝）
操作系统:Linux
CPU:Intel高性能处理器
内存:4GB
硬盘(出厂不带硬盘）:16
USB:4*USB3.0
盘位:16
存储扩展口:2*miniSAS
一次电源输入:标配单电源，可选双电源，可热插拔
整机功耗:<50W（不含硬盘）
≤165W（含硬盘）
电源:交流供电，100～240VAC
支持双电源冗余
电源扩展槽位（电源PSU1）:标配1个300W电源，可扩展1+1冗余
尺寸（带面板）
(高×深×宽):3U高度，支持19""标准机柜安装
130.5mm×494.4mm×481.6mm
（面板可拆卸后安装硬盘）
重量:≤ 10.0 Kg（不带子卡、电源、硬盘）
存储性能单盘最高（T）:16
总设备管理能力（台）:512
总通道管理能力（路）:1000
云设备管理能力（台）:256
国标接入设备管理能力（台）:100
Onvif接入设备管理能力（台）:512
智能编码设备管理能力（台）:100
门禁设备管理能力（台）:128
解码设备管理能力（台）:30
EZAgent管理能力（个）:20
网络硬盘接入数（个IPSAN）:8
网络键盘管理能力（台）:50
安全网关设备管理能力（台）:128
接入码流带宽（Mbps）:512
出口码流带宽（Mbps）:384
存储码流带宽（Mbps）:512
录像存储码流路数:256路
（ipsan存储+普通存储+备份存储总共是256路。ipsan存储规格是150路）
智能图片存储路数:256
图片上报性能:支持接收车辆、人员图片50张/s
解码能力:3口共支持4路 4K@30, 16路1080p@30, 36路720p@30, 64路D1@30
"
产品规格
（注：复制到word以后请选中表格并右击，在“自动调整”中可选择“根据窗口调整表格”以适配文件大小。）

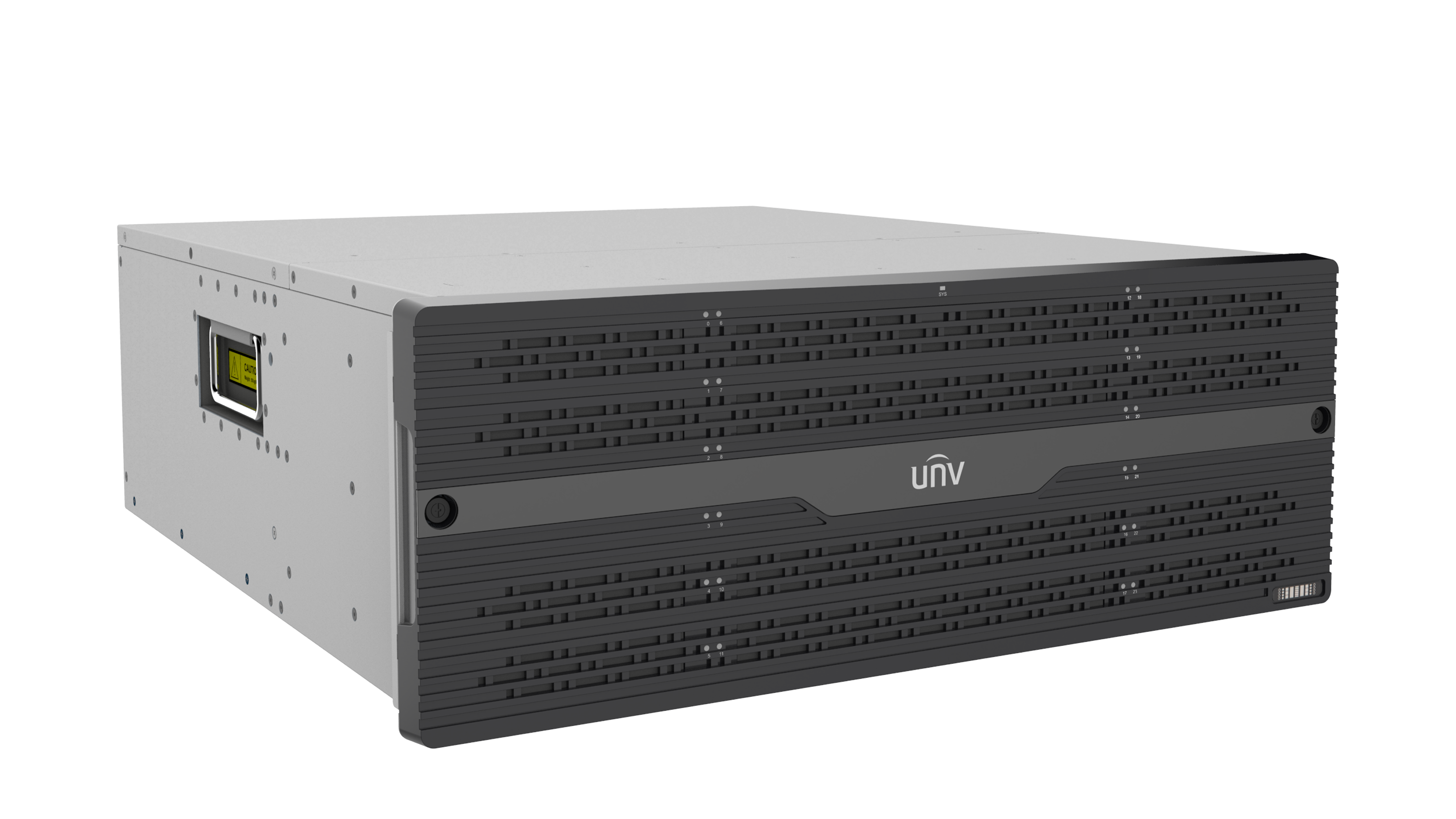

VMS-20A16-DT
工作温度
工作环境温度 -10°C～55°C
工作湿度
工作环境湿度 10%-90% （无冷凝）
操作系统
操作系统 Linux
内存
内存 4GB
硬盘
硬盘(出厂不带硬盘） 16
盘位 16
接口
USB 4*USB3.0
VGA接口 1
HDMI接口 2
RS485 1
RS232 1
告警 24入8出
存储扩展口 2*miniSAS
网口
网口 4*GE电口+2*GE光口
电源
12V DC 输出 1个
一次电源输入 标配单电源，可选双电源，可热插拔
电源 交流供电，100～240VAC
支持双电源冗余
电源扩展槽位（电源PSU1） 标配1个300W电源，可扩展1+1冗余
整机功耗
整机功耗 <50W（不含硬盘）
≤165W（含硬盘）
物理尺寸
尺寸（带面板）
(高×深×宽) 3U高度，支持19"标准机柜安装
130.5mm×494.4mm×481.6mm
（面板可拆卸后安装硬盘）
重量
重量 ≤ 10.0 Kg（不带子卡、电源、硬盘）
客户端电脑要求
客户端电脑要求 64位版本：操作系统：Microsoft Windows 7/Windows 8/Windows 10 64位操作系统
CPU：Intel Core i5 3.1 GHz 或以上
内存：4GB及以上
32位版本：操作系统：Microsoft Windows 7/Windows 8/Windows10 32/64位操作系统
CPU：Intel Pentium IV 3.0 GHz及以上，推荐4 Cores、3.0GHz
内存：2GB及以上 注：64位操作系统须兼容32位软件
Mac版本：操作系统：Mac OS 10.11及以上
CPU：Intel Core i5 3.1 GHz 或以上
内存：4GB及以上
存储性能
存储性能单盘最高（T） 16
存储性能 主机支持16个SATA接口，支持硬盘热插拔，单盘最高16T硬盘
支持RAID0、RAID1、RAID5、RAID6、RAID10、RAID50、RAID60
支持2台存储扩展柜，最大可扩展32盘256T存储，扩展柜单盘最高8T硬盘
（扩展柜支持：1、DE-S108扩展柜，8个SATA硬盘接口，各接口最高支持8T硬盘；
2、DE-S116扩展柜，16个SATA硬盘接口，各接口最高支持8T硬盘）
管理性能
总设备管理能力（台） 512
总通道管理能力（路） 1000
总编码通道管理能力（路） 1000
云设备管理能力（台） 256
国标接入设备管理能力（台） 100
Onvif接入设备管理能力（台） 512
智能编码设备管理能力（台） 100
门禁设备管理能力（台） 128
解码设备管理能力（台） 30
EZAgent管理能力（个） 20
网络硬盘接入数（个IPSAN） 8
网络键盘管理能力（台） 50
安全网关设备管理能力（台） 128
用户管理能力（个） 1000
同时在线用户管理能力（个） 100
（远程在线用户≤64个（通过P2P方式在线用户，包括但不限于手机客户端在线用户））
管理从机能力（台） 5
管理从机能力描述 5台（含备机）
主从组网支持扩展管理、转发、存储性能
管理支持扩至1000台设备，2000路视频通道
转发性能、存储容量线性增加
注：不支持与IPSAN型号VMS配套
码流性能
接入码流带宽（Mbps） 512
出口码流带宽（Mbps） 384
存储码流带宽（Mbps） 512
录像存储码流路数 256路
（ipsan存储+普通存储+备份存储总共是256路。ipsan存储规格是150路）
图片性能
智能图片存储路数 256
图片上报性能 支持接收车辆、人员图片50张/s
告警性能
告警接收转发性能（条/S） 50
中心回放性能
中心回放路数 24
中心解码能力
解码能力 3口共支持4路 4K@30, 16路1080p@30, 36路720p@30, 64路D1@30
解码分辨率 12MP/8MP/6MP/5MP/4MP/3MP/1080P/960P/720P/960H/D1/2CIF/CIF/QCIF
自带解码输出口 支持2个HDMI，1个VGA三口输出，最大支持双口 HDMI 同时4K输出（此时VGA将不可用）
数据存储性能
告警日志最大存储 20W
操作日志最大存储 20W
人员抓拍记录最大存储 300W
人员告警记录最大存储 300W
过车记录最大存储 300W
结构化机非人记录最大存储 300W
门禁出入记录最大存储 300W
实况
实况 支持按通道、视图播放实况
支持单屏1 / 3/ 4 / 5 / 6/ 7 / 8 / 9 / 10 / 13 / 16 / 17 / 25 / 32 / 36 / 64画面分割
支持自定义分屏
支持3/7分屏走廊模式
支持3个辅屏播放
支持视图、轮巡、抓图、数字放大、云台控制、巡航、鱼眼、5ePTZ、枪球联动、多目模式、及时回放、录像、画面叠加水印等
回放
回放 支持播放保存在平台或NVR上的录像
支持回放类型：普通录像、标签录像、锁定录像、智能检索、事件录像、智能录像
普通录像回放支持1 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 13 / 16分屏
单客户端最多支持16路同步回放(依托于NVR出回放流的性能)
支持倍速播放：-256、-128、-64、-32、-16、-8、-4、-2、-1、1/4、1/2、1、2、4、8、16、32、64、128、256 (依托于NVR出回放流的性能)
支持抓图、数字放大、剪辑、随流音频控制、锁定、标签、后退30秒/前进30秒控制、放大/缩小时间轴刻度、单帧回放、同步回放、时间轴预览、画面叠加水印等
支持录像下载，包含按文件、时间、标签、锁定等方式
电子地图
电子地图 支持本地、在线（高德）地图，地图文件支持jpg、png和BMP格式
支持地图、热点（视频通道、报警输入、门禁）、热区增删改查
热点支持选择和自定义图标
支持实况、回放查看，实况最多4路，回放最多16路
发生报警的设备在地图上直接闪烁，支持查看、清除报警
地图资源限制800M存储空间，最多支持7层地图
电视墙
电视墙 支持接入多型号解码设备建立电视墙
支持电视墙增删改查，编辑信息包含：名称、规格、分辨率、绑定/解绑解码通道
支持实况、回放、轮巡上墙
支持一键保存为场景，需要时快速调用，还原布局
支持信号源上墙、虚拟LED配置、屏幕开关控制
报警配置
报警管理 支持报警订阅、报警级别自定义、报警时间模板、邮箱通讯录管理（BS客户端）
支持报警预案配置，增删改查、启用、停止报警预案，配置报警联动动作，如：实况、转到预置位、输出开关量、报警上墙（BS客户端还支持联动录像、邮件、蜂鸣器、抓图）
支持报警记录查询：实时报警、历史报警记录，历史报警可根据报警源、时间、报警状态、报警类型、报警级别查询记录
语音
对讲 选择设备进行语音对讲
显示对讲设备实况
支持启停语音对讲，调节扬声器和麦克风音量
状态栏显示语音对讲状态
广播 添加、删除广播组成员，开启、停止语音广播
选择广播组中的指定一路音频播放随路音频
本地输入音频、本地输出音量调节
运行日志
日志查询 支持告警日志查看和确认、支持查看操作日志
门禁管理
门禁手动控制 门禁通道查询、状态显示、开/关门操作
门禁出入记录 出入记录查询、状态显示、重置/导出操作
支持体温、戴口罩状态
访客信息管理 访客登记、签离、权限组/黑名单配置
编辑访客信息、查看访客状态
门禁黑名单下发 用于门禁黑名单人员库管理和名单发给下行设备识别
黑名单报警记录 查询、状态显示、重置/导出操作
简单考勤 可通过时间、部门、姓名、人员编号等条件查询考勤情况，并可导出。
智能识别
人员库管理 增删改查人员库信息，人员库最多支持128个，人员信息最多1W，人员底图最多5W
支持批量添加、删除、划归、取消划归、导入、导出等，支持基于姓名、身份证、性别等条件查询
目标匹配管理 目标匹配类型：匹配报警、不匹配报警
（报警记录可在数据检索模块查询）
智能识别实况 支持查看视频点实况、展示抓拍和比对记录
支持体温和未佩戴口罩检测信息展示
（过人记录可在数据检索模块查询）
卡口管理
卡口车辆库管理 增删改查车辆库信息，车辆库最多支持16个,车辆信息最多1W
支持批量添加、删除、划归、取消划归、导入、导出等，支持基于车牌号码、车牌类型、车身颜色、车牌颜色等条件查询
车辆匹配配置 车辆匹配识别原因：被抢车、被盗车、嫌疑车、交通违法车、紧急查控车
（报警记录可在数据检索模块查询）
卡口实况 支持查看视频点实况
（过车记录可在数据检索模块查询）
停车场
出入口车辆库管理 增删改查车辆库信息，车辆库最多支持16个，车辆信息最多1W
增删改查、导入、导出车牌信息，支持批量操作
支持按车牌号码、车牌类型、车牌颜色、车身颜色查询车牌信息
出入口实况 支持查看实况
支持远程开闸操作，右键开闸；组织树显示通道信息处开闸；实况操作栏处开闸
过车记录 查询条件：起止时间、车牌号码、车主姓名、车身颜色、出入口、方向（进出）
记录展示内容：车牌图片、车牌号码、车主姓名、车身颜色、出入口、过车时间
支持批量导出过车记录
人数统计
人流量统计区域 人流量统计区域支持添加/编辑/删除，检测区域最多8个，每个区域下最多32个通道
支持报警配置；区域名称、推送周期、滞留人数报警阈值（严重、中度、普通）、通道
人员密度检测区域 人员密度检测区域支持添加/编辑/删除，检测区域最多16个，每个区域下只有1个通道
支持报警配置；区域名称、推送周期、人员密度报警阈值（严重、中度、普通）、通道
统计展示 按照推送周期实时更新并在最右侧卡片上显示区域的人数（进入人数、可进入人数、离开人数、滞留人数）、通行状态
人员密度(可进入人数、当前人数)、区域状态
人流量报表统计 人流量统计支持按分、时、天、月进行报表统计
支持折线图和柱状图展示，可根据进入、离开、滞留的单独及组合展示
支持某时间段进入、离开、滞留及通道详情查看和导出报表信息
混行检测
混行检测 支持机/非/人实况和抓拍记录展示
人员支持通道、时间、性别、年龄、眼镜类型、口罩状态条件查询检测记录信息
行人支持通道、时间、性别、年龄、发型、上衣风格、上衣颜色、下衣风格、下衣颜色、鞋子、背包方式条件查询检测记录信息
非机动车支持通道、时间、车辆类型、行驶方向、速度条件查询检测记录信息，检测支持关联人员面部特征信息
机动车支持通道、时间、车牌号码、车辆类型、车牌颜色、车牌类型、车标、行驶方向、速度、车身颜色条件查询检测记录信息
行为检索
设备检索 根据起止时间、报警类型（越界检测、区域入侵）查看VCA告警抓图及录像
中心检索 查询：支持按所有、行人、非机动车、机动车、起止时间以及报警类型（越界检测、区域入侵、进入区域、离开区域）查看告警抓图及录像
数据检索
人员检索 支持按属性、按事件、以图搜图类型查询
1、按属性查询
（1）查询条件：通道名称、抓拍时间、性别、年龄、眼镜类型、口罩状态、体温，查询记录支持以图搜图
（2）支持查看报警图片和录像、目标特征
（3）支持数据导出
2、按事件查询
（1）查询条件：匹配识别类型（匹配报警、不匹配报警）、报警源、报警时间、姓名、证件号、报警源、性别、口罩状态、体温
（2）支持查看报警图片和录像、目标特征
（3）支持数据导出
3、以图搜图支持按人员库图（VMS平台人员库）和本地上传的人员图片检索NVR设备上过人记录和人员库中的目标图片，支持查看报警图片和录像
行人检索 1查询条件：通道名称、抓拍时间、性别、年龄、发型、上衣风格、上衣颜色、下衣风格、下衣颜色、鞋子、背包方式
支持查看报警图片和目标特征
支持数据导出
机动车检索 查询类型支持按属性、按事件
1、按属性查询
（1）查询条件：通道名称、抓拍时间、车牌号码、车辆类型、车牌颜色、车牌类型、车标、行驶方向、速度、车身颜色
（2）支持查看报警图片和录像、目标特征
（3）支持数据导出
2、按事件查询
（1）查询条件：匹配识别类型（匹配报警、不匹配报警）、报警源、报警时间、车牌号码、车牌颜色、匹配识别原因、车身颜色
（2）支持查看报警图片和录像、目标特征，
（3）支持数据导出
非机动车检索 查询条件：通道名称、抓拍时间、车辆类型、行驶方向、速度
支持查看报警图片和目标特征
支持数据导出
产品尺寸
订购信息
产品型号 备注
VMS-20A16-DT 视频互联一体机
